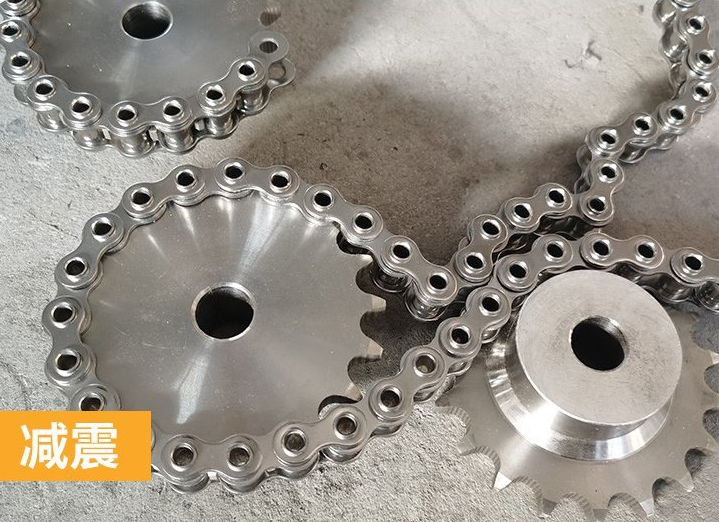

08A 不锈钢链轮

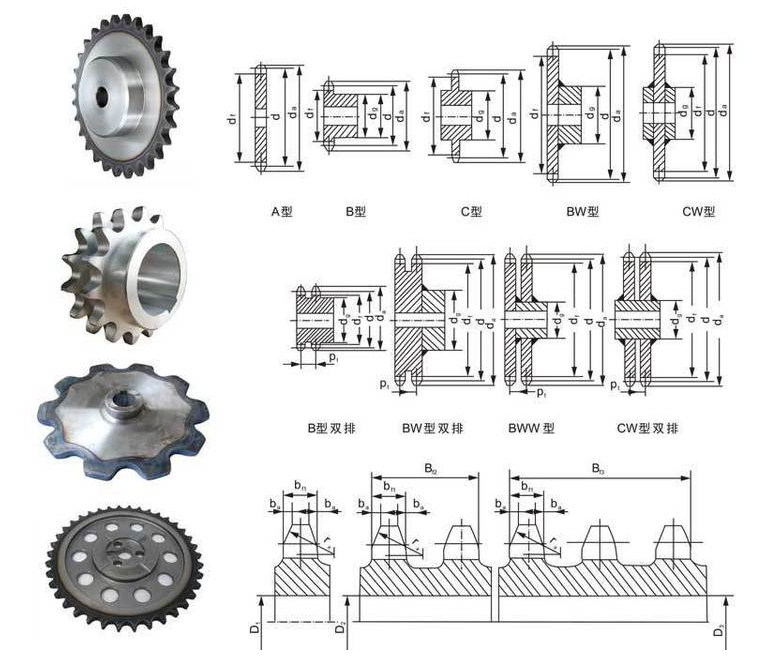

链轮轴面齿形两侧呈圆弧状，以便于链节进入和退出啮合。齿形用标准刀具加工时，在链轮工作图上不必绘制端面齿形，但须绘出链轮轴面齿形，以便车削链轮毛坏。轴面齿形的具体尺寸见有关设计手册。链轮齿应有足够的接触强度和耐磨性，故齿面多经热处理。小链轮的啮合次数比大链轮多，所受冲击力也大，故所用材料一般应优于大链轮。常用的链轮材料有碳素钢(如Q235、Q275、45、ZG310-570等)、灰铸铁(如HT200)等。重要的链轮可采用合金钢。小直径链轮可制成实心式；中等直径的链轮可制成孔板式；直径较大的链轮可设计成组合式，若轮齿因磨损而失效，可更换齿圈。
按照用途不同，链可分为起重链、牵引链和传动链三大类。起重链主要用于起重机械中提起重物，其工作速度v≤0.25m/s；牵引链主要用于链式输送机中移动重物，其工作速度v≤4m/s；传动链用于一般机械中传递运动和动力，通常工作速度v≤15m/s。传动链有齿形链和滚子链两种。齿形链是利用特定齿形的链片和链轮相啮合来实现传动的，齿形链传动平稳，噪声很小，故又称无声链传动。齿形链允许的工作速度可达40m/s，但制造成本高，重量大，故多用于高速或运动精度要求较高的场合。用于动力传动的链主要有套筒滚子链和齿形链两种。套筒滚子链由内链板、外链板、套筒、销轴、滚子组成。外链板固定在销轴上,内链板固定在套筒上，滚子与套筒间和套筒与销轴间均可相对转动，因而链条与链轮的啮合主要为滚动摩擦。套筒滚子链可单列使用和多列并用,多列并用可传递较大功率。套筒滚子链比齿形链重量轻、寿命长、成本低。在动力传动中应用较广。齿形链是用销轴将多对具有60°角的工作面的链片组装而成。链片的工作面与链轮相啮合。为防止链条在工作时从链轮上脱落，链条上装有内导片或外导片。啮合时导片与链轮上相应的导槽嵌合。齿形链传动平稳，噪声很小，故又名无声链，常用于高速传动。套筒滚子链和齿形链链轮的齿形应保证链节能自由进入或退出啮合，在啮入时冲击很小，在啮合时接触良好。
